DIBUJO TECNICO



INTRODUCCIÓN
La Evolución del Dibujo Técnico en la historia es como muchos de los cambios que ha sufrido nuestra actualidad y es, por la concepción de lo que es de ser la expresión comunicativa quizás más dilocuente ya que siempre nos va a dar a entender algo que por la diversidad ideológica para cada persona nunca va a ser lo mismo. En el campo arquitectónico o generacional de lo que se denomina técnico el dibujo tiene diversas formas de proyectar objetos reales y situaciones en las que se envuelve el hombre para la satisfacción plena de la necesidad de espacios que este tiene para el desenvolvimiento cotidiano de su vida. A continuación mostramos lo que a nuestro entender y gracias a la investigación continua concebimos que puede ser la Evolución de este no sin antes comenzar hablando de su historia, ramas, normas y las diversas formas de que se vale para transmitirnos mensajes en la técnica profesional.



Ramas del dibujo.
Según su objetivo se divide en dos formas:
  1. Dibujo artístico que se realiza libremente y con finalidad estética.
  2. Dibujo técnico que se realiza con otros medios auxiliares, siguiendo normas y fines prácticos.
Concepto de Dibujo Técnico
El dibujo técnico es la representación gráfica de un objeto o una  práctica. Esta representación se guía por normas fijas y preestablecidas para poder describir de forma exacta y clara, dimensiones, formas, características y la construcción de lo que se quiere reproducir.
Para realizar el dibujo técnico se requiere de instrumentos de precisión. Cuando no utilizamos estos instrumentos se llama dibujo a mano alzada o croquis.



                                               EL DIBUJO TÉCNICO SE CLASIFICA EN:
a) D. Natural: Es el que se hace copiando el modelo directamente.
b) D. Continuo: Es el ornamento esculpido o pintado que se extiende a todo lo largo de una moldura o cornisa.
c) D. Industrial: Su objetivo es representar piezas de maquina, conductos mecánico, construcciones en forma clara pero con precisión suficiente y es por lo que emplea la geometría descriptiva como auxiliar. Este facilita además la concepción de la obra.
d) D. Definido: No es propiamente rama, pero sí una fase de éste y se hace en tinta china y con ayuda de instrumentos adecuados; que permitan realizar un trabajo preciso. Las ideas de comunicar los pensamientos de una persona a otra por medio de figuras existieron desde los aciagos tiempos del hombre de las cavernas, todavía se tienen ejemplo de sus existencias.

INSTRUMENTOS EMPLEADOS EN EL DIBUJO TÉCNICO
La realización de un dibujo técnico exige cálculomedición, líneas bien trazadas, precisión en fin, una serie de condiciones que hacen necesario el uso de buenos instrumentos, buenos materiales, y sumado a esto, el conocimiento teórico que unido a la práctica hacen sobresalir a un dibujante.
Tablero de dibujo: Es un instrumento de dibujo sobre el que se fija el papel para realizar el dibujo. Por lo general se construye de madera o plástico liso y de bordes planos y rectos lo cual permite el desplazamiento de la regla T.
El tamaño depende del formato que se vaya a utilizar. En los talleres de dibujo técnico, en lugar de tableros, se emplean mesas construidas solamente para esta actividad, con las dimensiones e inclinación necesaria.
                                          Mesa de dibujo

La regla T: La regla T recibe ese nombre por su semejanza con la letra T. Posee dos brazos perpendiculares entre sí. El brazo transversal es más corto. Se fabrican de madera o plástico.
Se emplea para trazar líneas paralelas horizontales en forma rápida y precisa. También sirve como punto de apoyo a las escuadras y para alinear el formato y proceder a su fijación.

La regla graduada: Es un instrumento para medir y trazar líneas rectas, su forma es rectangular, plana y tiene en sus bordes grabaciones de decímetros, centímetros y milímetros.
Por lo general son de madera o plástico. Aunque son preferibles las de plástico transparente para ver las líneas que se van trazando.
Sus longitudes varían de acuerdo al uso y oscilan de 10 a 60 centímetros Las más usuales son las de 30 centímetros.

Las escuadras: Las escuadras se emplean para medir y trazar líneas horizontales, verticales, inclinadas, y combinada con la regla T se trazan líneas paralelas, perpendiculares y oblicuas. Pueden llevar graduados centímetros y milímetros.
Las escuadras que se usan en dibujo técnico son dos:
- La de 45º que tiene forma de triángulo isósceles con ángulo de 90º y los otros dos de 45º.

- La escuadra de 60º llamada también cartabón que tiene forma de triángulo escaleno, cuyos ángulos miden 90º, 30º y 60º.
El escalímetro: Es una regla especial cuya sección transversal tiene forma prismática con el objeto de contener diferentes escalas en la misma regla. Se emplea frecuentemente para medir en dibujos que contienen diversas escalas. En su borde contiene un rango con escalas calibradas y basta con girar sobre su eje longitudinal para ver la escala apropiada. Se puede utilizar para medir escalas no definidas en su cuerpo (haciendo los cálculos mentalmente).
Los escalímetros planos contienen dos escalas que suelen ser:
  • 1:1 / 1:100
  • 1:5 / 1:50
  • 1:20 / 1:200
  • 1:1250 / 1:2500
  • 1:75
En los escalímetros triangulares, los valores habituales son:
  • 1:1 / 1:10
  • 1:2 / 1:20
  • 1:5 / 1:50
  • 1:100 / 1:200
  • 1:500 / 1:1000
  • 1:1250 / 1:2500

                                 Triangular                                                        Plano
El transportador: Es un instrumento utilizado para medir o transportar ángulos. Son hechos de plástico y hay de dos tipos: en forma de semicírculo dividido en 180º y en forma de círculo completo de 360º.
Los números están dispuestos en doble graduación para que se puedan leer de derecha a izquierda y de izquierda a derecha, según donde esté la abertura del ángulo.

El compás: Es un instrumento de precisión que se emplea para trazar arcos, circunferencias y transportar medidas.
Está compuesto por dos brazos articulados en su parte superior donde está ubicada una pieza cilíndrica llamada mango por donde se toma y maneja con los dedos índice y pulgar.
Uno de los brazos tiene una aguja de acero graduable mediante un tornillo de presión y una tuerca en forma de rueda. El otro brazo posee un dispositivo que permite la colocación de portaminas u otros accesorios.
Clases de compás.
- Compás de pieza: es el compás normal que al que se le puede colocar los accesorios como el portamina o lápiz.

- Compás de puntas secas: posee en ambos extremos puntas agudas de acero y sirve para tomar o trasladar medidas.

- Compás de bigotera: se caracteriza por mantener fijos los radios de abertura. La abertura de este compás se gradúa mediante un tornillo o eje roscado. Es utilizado para trazar circunferencias de pequeñas dimensiones y circunferencias de igual radio.

- Compás de bomba: se utiliza para trazar arcos o circunferencias muy pequeñas. Está formado por un brazo que sirve de eje vertical para que el portalápiz gire alrededor de él.

Lápices: Los lápices son elementos esenciales para la escritura y el dibujo. Están formados por una mina de grafito y una envoltura de madera. Pueden ser de sección redonda o hexagonal. Para dibujar son mejores los hexagonales porque facilitan la sujeción entre los dedos y evitan que se ruede al dejarlos sobre la mesa de dibujo.
Grados de dureza de la mina: La mina de los lápices posee varios grados desde el más duro hasta el más blando. Con los de mina dura se trazan líneas finas de color gris y las más blandas líneas gruesas y de color negro.
Están clasificados por letras y números. La H viene de la palabra hard que significa duro, la F significa firme y la B de black que significa negro.
Los más duros son: 4H, 3H, 2H y H. Los intermedios son: HB y F. Los más blandos son: B, 2B, 3B y 4B.

Portaminas o lapiceros: Los portaminas son de metal o plástico y aloja en su interior la mina o minas que se deslizan mediante un resorte hacia afuera, que han de servir para escribir o trazar. Las minas son de distinta dureza. Aventaja a los lápices por el afilado de la mina y su resguardo.

Goma de borrar: Las gomas de borrar se emplean para hacer desaparecer trazos incorrectos, errores, manchas o trazos sobrantes. Por lo general son blandas, flexibles y de tonos claros para evitar manchas en el papel.
Antes de borrar debe asegurarse de que está limpia y si hemos de borrar partes pequeñas, trazos sobrantes o líneas cercanas, debemos usar la plantilla auxiliar del borrado de acero laminado.
Para eliminar del papel las partículas de grafito se usa una goma pulverizada dentro de una almohadilla llamada borrona.
El papel: El papel es una lámina fina hecha de unas pastas de materiales distintos como trapos, madera, cáñamo, algodón y celulosa de vegetales. Es utilizado en todo el mundo para escribir, imprimir, pintar, dibujar y otros.
Existen de diferentes tipos, tonos y texturas. Pero en el dibujo técnico se utilizan dos clases: el papel opaco y el papel traslúcido.
El papel opaco no es transparente, tiene varios tonos, desde el blanco al blanco amarillento. La cara donde se dibuja es lisa y brillante.
El papel traslúcido es transparente. Es utilizado para dibujos o copias de planos a lápiz o tinta.

El tirro.
El papel se fijará al tablero gracias a la cinta adhesiva o tirro, la cual, si es de buena calidad no dejará huella ni en el papel ni en el tablero.
Cortamos cuatro pedacitos de cinta adhesiva, de longitud 2,5 aproximadamente, y los colocamos en el borde derecho de la mesa de dibujo, presionamos con los dedos de la mano izquierda, regla T y formato, pegamos en las esquinas superiores las cintas, de manera que queden perpendiculares a las esquinas, sin que la cinta llegue al margen de la lámina.


                                                                LAS LETRAS.
Para la descripción completa de un plano se requiere: el lenguaje gráfico para mostrar la forma y disposición, y la escritura para indicar las medidas, métodos de trabajo, tipos de material y otra información. Así pues, el buen delineante, además de saber dibujar a la perfección, debe tener mucha soltura en la escritura a mano.
La clase de letra más usada corrientemente es la gótica comercial, a base de trazo simple. Las letras pueden ser mayúsculas o de caja alta y minúsculas o de caja baja, ambas a base de tipo inclinado o vertical. En algunas empresas se emplea exclusivamente el tipo vertical; en otras el tipo inclinado. Y, finalmente, algunas veces emplean letras verticales para los títulos y letras inclinadas para dimensiones y notas, u otras combinaciones. El delineante que quiere ocupar una plaza en alguna empresa habrá de adaptarse a la costumbre de la misma.
El estudio y la práctica dan el dominio perfecto de la forma y dimensiones de cada letra. Períodos cortos de práctica, pero frecuentes, dan maestría en el rotulado. Finalmente hay que combinar las letras uniformemente para obtener palabras fáciles de leer.
Rectas de guía: Para conseguir letras uniformes, deben trazarse líneas de guía que delimitaran la altura de las letras. Estas líneas serán de trazo muy fino y a lápiz. La distancia entre líneas de letras se toma generalmente de media vez a vez y media la altura de las mayúsculas.
Se empieza señalando la altura de las mayúsculas en la primera línea, y a continuación se pone en el compás de puntas secas la distancia escogida entre bordes inferiores de letras, marcando de esta manera dichos bordes inferiores. Haciendo lo mismo con los bordes superiores, tendremos situadas las líneas de guía que necesitamos.
La práctica de escritura de las letras debe proceder lógicamente a la escritura de palabras y frases. Es conveniente poner atención especial a los números y fracciones, que constituyen parte esencial del acotado de un dibujo.
Rotulado a lápiz: El orden de los trazos y las dimensiones de las letras deben aprenderse practicando primeramente con el lápiz antes de ensayar con tinta.
La mina debe afilarse de forma que se obtenga una larga punta cónica. La presión del lápiz sobre el papel debe ser lo más uniforme posible y es conveniente acostumbrarse a hacer rodar el lápiz entre los dedos cada tres o cuatro trazos, para conseguir una mayor uniformidad. El lápiz debe sostenerse en la mano con la fuerza mínima necesaria para controlar los trazos.
Rotulado a tinta: El término trazo simple significa que el grueso de los palos y ganchos de las letras es uniforme e igual al grueso del trazo de la pluma. La pluma de rotular, por tanto, debe hacer trazos uniformes del grueso adecuado al tamaño de la letra, en toda direcciones.
Mayúsculas verticales de trazos simple: Los trazos verticales se ejecutan de arriba a abajo y los horizontales de izquierda a derecha.
Los números: Requieren, especial atención. Nótese que su forma difiere bastante, como las de las letras, de los usados en la escritura normal.
Quebrado: Se hacen siempre con la línea de cociente horizontal. Los términos de la fracción tienen aproximadamente los dos tercios de la altura de los números enteros. Hay que dejar un pequeño espacio por encima y por debajo de la línea de quebrado.
Minúsculas verticales: La altura del cuerpo de unos dos tercios de las mayúsculas.
Mayúsculas inclinadas: Dos puntos hay que tener siempre presentes en este tipo de escritura: primero, conservar una inclinación uniforme en todas las letras y segundo, conseguir la forma correcta de las partes curvas de las letras redondeadas.
Las minúsculas inclinadas: Se acostumbran a utilizar en las notas aclaratorias por dar rapidez en la escritura y claridad en la lectura.
Sus cuerpos tienen una altura de los dos tercios de las mayúsculas con los palos por arriba hasta la guía superior y los palos hacia abajo de la misma longitud.
“Las letras que constituyen una palabra no se ponen a igual a distancia unas a otras, sino que hay que procurar que sus separaciones relativas, o sea, las áreas de los espacios blancos entre ellas sean iguales, lo que produce la impresión de estar separadas uniformemente. Así, dos letras de trazos rectos estarán más distantes entre sí que otras dos redondeadas.”
Aparatos y plantillas para rotular: Permiten el trazado de letras normalizadas de diversas alturas con gran uniformidad. Se encuentran en el mercado diferentes gruesos de plumillas para los correspondientes tamaños. Las guías y las plantillas contienen también muchos símbolos empleados en los planos, tales como símbolos de soldadura, arquitectónicos, eléctricos, etc.
TIPOS DE DIBUJO TÉCNICO

Dibujo arquitectónico

El dibujo arquitectónico abarca una gama de representaciones gráficas con las cuales realizamos los planos para la construcción de edificios, casas, quintas, autopistas, iglesias, fábricas y puentes entre otros. Se dibuja el proyecto con instrumentos precisos, con sus respectivos detalles, ajuste y correcciones, donde aparecen los planos de planta, fachadas, secciones, perspectivas, fundaciones, columnas, detalles y otros.






Dibujo mecánico

El dibujo mecánico se emplea en la representación de piezas o partes de máquinas, maquinarias, vehículos como grúas y motos, aviones, helicópteros y máquinas industriales. Los planos que representan un mecanismo simple o una máquina formada por un conjunto de piezas, son llamados planos de conjunto; y los que representa un sólo elemento, plano de pieza. Los que representan un conjunto de piezas con las indicaciones gráficas para su colocación, y armar un todo, son llamados planos de montaje.


Dibujo eléctrico

Este tipo de dibujo se refiere a la representación gráfica de instalaciones eléctricas en una industria, oficina o vivienda o en cualquier estructura arquitectónica que requiera de electricidad. Mediante la simbología correspondiente se representan acometidas, caja de contador, tablero principal, línea de circuitos, interruptores, toma corrientes, salidas de lámparas entre otros.


Dibujo electrónico

Se representa los circuitos que dan funcionamiento preciso a diversos aparatos que en la actualidad constituyen un adelanto tecnológico como las computadoras, amplificadores, transmisores, relojes, televisores, radios y otros.


Dibujo geológico

El dibujo geológico se emplea en geografía y en geología, en él se representan las diversas capas de la tierra empleando una simbología y da a conocer los minerales contenidos en cada capa. Se usa mucho en minería y en exploraciones de yacimientos petrolíferos.

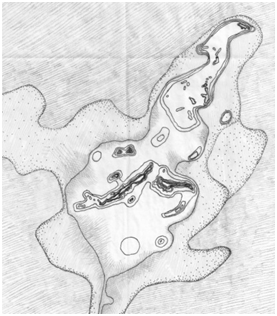

Dibujo topográfico

El dibujo topográfico nos representa gráficamente las características de una determinada extensión de terreno, mediante signos convencionalmente establecidos. Nos muestra los accidentes naturales y artificiales, cotas o medidas, curvas horizontales o curvas de nivel.


Dibujo urbanístico

Este tipo de dibujo se emplea en la organización de ciudades: en la ubicación de centros urbanos, zonas industriales, bulevares, calles, avenidas, jardines, autopistas, zonas recreativas entre otros. Se dibujan anteproyectos, proyectos, planos de conjunto y de pormenor. Otra definición sería que el urbanismo es el arte de proyectar y construir las ciudades de forma que sean satisfechas todas las premisas que garantizan la vida digna de los hombres y la eficacia de la gran empresa que constituye la ciudad. También se define como la ciencia que se ocupa de la ordenación y desarrollo de la ciudad, persiguiendo, con la ayuda de todos los medios técnicos, determinar la mejor situación de las vías, edificios e instalaciones públicas, y de las viviendas privadas, de modo que la población se asiente de forma cómoda, sana y agradable.


  • CONCLUSIÓN
Es sorprendente todo lo que pudimos observar pues no nos percatamos antes de lo importante que son las normas para el dibujo y todos los materiales que podemos utilizar y su implementación sin daños ulteriores, el saber utilizar los aperos de dibujo para una mejor proyección son aspectos que debe tener en cuenta un buen dibujante, además de desear el agrado del cliente. Las formas de presentación gráfica de los elementos del dibujo deben ser bien manejados no como un fin únicamente estético sino también como medida en pro de los espacios que el hombre debe y va a utilizar. En Rep. Dom. este campo es muy exigente y se tiene además un notorio avance y se perciben ansias de desarrollo que esperamos sean obtenidos pues ya se implementan programas arquitectónicos automatizados como el Auto CAD, que ayuda al arquitecto y le facilita el trabajo para que así envié sus energías a la creación de espacios útiles y beneficiosos con su gran potencial imaginativo, para bien común.
